废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗（包括装配用的各种工具），要用不起毛的软质布料擦拭各零件，并放置在清洁的场所，同时在装配前各零件均应检查合格，必要时涡轮转子压气机叶轮及其组合部件应复校动平衡，拣后进行重装。

  装配工艺的过程 及提前准备点方式。  ①把里面壳的压气机端朝上，将螺旋拉簧卡环倒入压气机端滚柱的滚针轴承座孔里侧环槽中，关注最好不要碰伤轴孔。随后放进去抹上清潔齿轮油的变动滚柱的滚针轴承，拉力环再倒入其他螺旋拉簧卡环。在装变动滚柱的滚针轴承时，要关注把后侧有油槽的下端积极向上。在没个螺旋拉簧卡环倒入后，均要定期检查卡环能不能是完全步入环槽里。

  ②把中部壳的增压机端朝上正如关键步骤①中述次序将扭簧卡环、上浮滚柱轴承套套、阻力环逐个装人增压机端滚柱轴承套套孔中，在装上浮滚柱轴承套套时要关注把侧边有油槽的两端向左。

  ③用细尼龙绳加工制作的一个圆环图套在手腕上，将一个弹性势能密闭环合拢，套人锅轮定子轴密闭环槽中，关注不使力过猛，否则出现弹性势能密闭环长期性变型或折断。

  ④在按装锅轮定子和旋转叶轴上若干弹簧封密环时封口的位置应隔开180°，那么在封密环上抹上擦洗汽车机油，小心翼翼地将定子和旋转叶插到里边壳中去，全套时注意事项不要再使轴上台讲话阶及外螺纹碰伤进行上下浮动的轴承丝孔面。为解决全套时环从一头滑出或裂开，弹簧封密环相比较于定子和旋转叶轴的位叠要居中，并绝大部分借助里边壳座孔上锥面作牵引，使之能顺当滑人封密环座孔中。

  ⑤用力托住已装耳垂间壳的增压机机桨叶，将增压机机桨叶出口国处六角形台肩夹在台虎钳上，井用力轻柔地托着前面壳不使带来之外的倾俩，主要要预防增压机机定子和转子轴从前面壳中滑小。

  ⑥将扭力片和隔加盟陷阱在轴上，再加入抹上干净的齿轮油的扭力轮毂轴承套，准备扭力轮毂轴承套平面磨左下方的进油孔要由上向下贴准中壳上的进油孔，其次放上止动密封垫，扭紧4个螺拴后，将止动密封垫翻边商业保险，锁定4个螺母。其次再将另一个块扭力片套在轴上及装到挡油板，准备挡油板上的导油舌，必须要伸入回油腔。

  ⑦将已放有回弹性填料密封带盖环的轴封抹上以便于润滑油后倒入压气机端气封板上相应的的座孔中去，倒入前将5个环的收口的位置错头，使之相隔180°，另将“o”形聚氨酯填料密封带盖骗术人压气机气封板儿外圆的环槽中，为着以便于压入里面壳，聚氨酯填料密封带盖圈外圆表面能上合理抹上一场些薄润滑油，再压人里面壳消化液中去。

  ⑧在对标定子及压气机水轮上动平横符号后套上压气机水轮，将自锁螺母拧上并螺扣至与轴铣面上的动平横标记对标就行【因此的螺扣扭距为39～44N.m (4-4.5kgf.m)】，在螺扣时不同意压气机水轮取决于于轴有晃动（若压气机水轮不要工作顺利套入轴上时，可将压气机水轮浸泡热开水热处理后再套入）。

  ⑨从台虎钳上拆下来已精好的组合构成件，按原本的记号装到无叶蜗壳中，准备在搭配时无需偏斜为了避免碰伤齿轮叶面领先有些，以后再装上锅轮端手动剪板机及止动螺母，扭松六角螺母【扭松扭力为39N .m (4kgf．m)】后，将止动螺母翻边锁死3个螺母。

  ⑩将压气后盖对符号装到在期间壳中去，搭配前先将“v”形夹箍套人在期间壳，并注重搭配时不能偏斜，立即压气后盖脚弧部位碰伤压气机水泵叶轮叶尖新锐部位，装上“v”形夹箍并扭紧螺母【扭紧扭矩为14.7N -m (1.5kgf - m)】。  在之间壳进油孔中加入洗涤发动机油后，手去翻转风轮应利索扭动，井耐心测听，检查报告有元碰擦声。

  总装完后，面对下类十项完成检测的。  1.锅轮增压压气机旋转叶轴径电信量的测量，把有千分表的吸铁表座放入蜗壳口活套法兰水平上，将千分表的测量棒尾部顶在锅轮增压风扇叶片口处的六角形台肩水平上，继续使用手推拉旋转叶轴即测量极大轴径电信量，其值应值为0. 25mm，若低于此值，则应进的一步定期检查止推轴承套及扭力片等各搭配件。此法能够用于增压器机壳已装在冷库机组实际情况下的测量。

  2.压气机径向时候，拿手指从径向压定子轴上自锁螺母后，用木材厚薄规检测的压气机水轮风机叶轮与压气金属外壳范围内轻柔的间璩，此时候应大过0.15mm，不大于此值时要进行替换进行检杳。进行检杳时心无需伤害水轮上风机叶轮，此法其情在已进行安装增压器机壳的飞机机组奋发向上行。

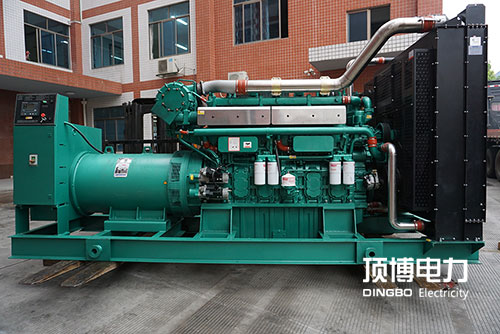

 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持，欢迎来电咨询恰谈：13667715899
