今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

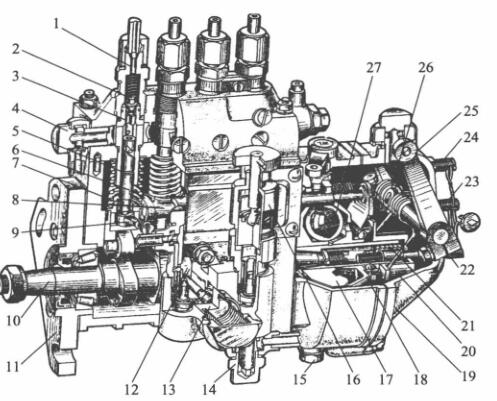

1-各类高压软管插头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺丝; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵压缩大压缩弹簧; 8-油门撑杆;  9-设定臂; 10-凸轮轴轴; 11-稳定接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-win7驱动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校核压缩大压缩弹簧; 22-容量改变螺丝; 23-怠速定位螺丝; 24-快速定位螺丝; 25-变频变频调速手柄; 26-变频变频调速压缩大压缩弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总体的通常效用是衡量喷油刚已经開始此时的确切性，比较于多缸柴油车机们来说，还需要衡量各缸喷油此时的不对性。起衡量功能的步位是滚珠底端到修整水泥垫块上正等轴测图的比较髙度H。当喷汽油泵轴承轴伞齿与曲轴伞齿比较角度有一定时，H越大，轴向柱塞泵关进油孔的此时越久，，喷油刚已经開始此时也越久，。反过来说，H越小，喷油刚已经開始此时越网络延时。因要要根据结构设计和试验装置推算适合使用的滚珠体做工作比较髙度H，以衡量喷油刚已经開始此时的确切性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-精确定位螺栓; 5-回油道; 6-回油孔; 7-有油阀压缩板压缩弹簧; 8-有油阀紧座;  9-有油阀; 10-有油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压缩板压缩弹簧; 16-压缩板压缩弹簧座; 17-挺柱体:; 18-垫板; 19-滚轴

  来说多缸机，各分泵的H值应之比。調整垫板在喷液压油泵出厂合格证时均已调好，不要草率互相交换。垫板是用耐磨性能用料制作而成并举行热解决以提升光洁度，如此应用中很容易轮胎刹车盘磨损。如长用时应用后轮胎刹车盘磨损较多，可换面应用。

  喷助力泵泵体分上上下下2个分，喷助力泵上体广泛广泛用于连接轴向液压泵泵偶件及有油阀偶件，生殖器广泛广泛用于连接气缸轴、压轮体和输助力泵等。泵体前侧东部还有检视窗孔，以供观察和调正泵用油量。下边有检视润滑油面的检视孔。喷助力泵上体有三条油道，与各轴向液压泵泵套筒外卖的环型油槽连通。环型油槽则与轴向液压泵泵套筒上的进、回油孔连通。由输助力泵供来的非高压油顺利实现进软管接线头接线头到油道中。油道中的汽油密度心理压力由装在回软管接线头接线头内的回油阀调节，一需要恢复在5～10kPa时间范围内。汽压过低，在轴向液压泵泵下行速度时，汽油密度不可能十分迅速顺利实现进油孔到轴向液压泵泵上侧油腔。当用油量不能而使汽压变高时，富余的汽油密度会顶开回油阀流入量汽油密度细滤器中。
